생석회(백광소재, CO1)

• 정의(Definition)


산화칼슘(CaO)의 관용명. 공업적으로는 석회석을 열분해(1000~1200℃)하여 만든다. 백색 무정형 고체이며, 비중은 소성(燒成)온도의 고저로 2.3~3.4까지이다. 생석회의 CaO %는 화학용으로 80~90% 이상, 토건용으로 60~70% 이상, 농업용은 60% 이하이다. 용도는 석탄비료, 수분보집제, 혼합시멘트, 카바이드, 소독용 등이다.


• 조성(Composition)


[[Table. Chemical Composition(XRF)]
No Component Result Unit Det.limit El.line Intensity w/o normal
1 MgO 0.812 mass% 0.00753 Mg-KA 7.0404 0.7662
2 Al2O3 0.0796 mass% 0.00158 Al-KA 1.8350 0.0751
3 SiO2 0.257 mass% 0.00163 Si-KA 5.8009 0.2428
4 P2O5 0.0205 mass% 0.00073 P-KA 1.2513 0.0193
5 SO3 0.131 mass% 0.00086 S-KA 7.0768 0.1233
6 CaO 93.4 mass% 0.01062 Ca-KA 5782.3941 92.8333
7 Fe2O3 0.311 mass% 0.00456 Fed-KA 10.1570 0.2930

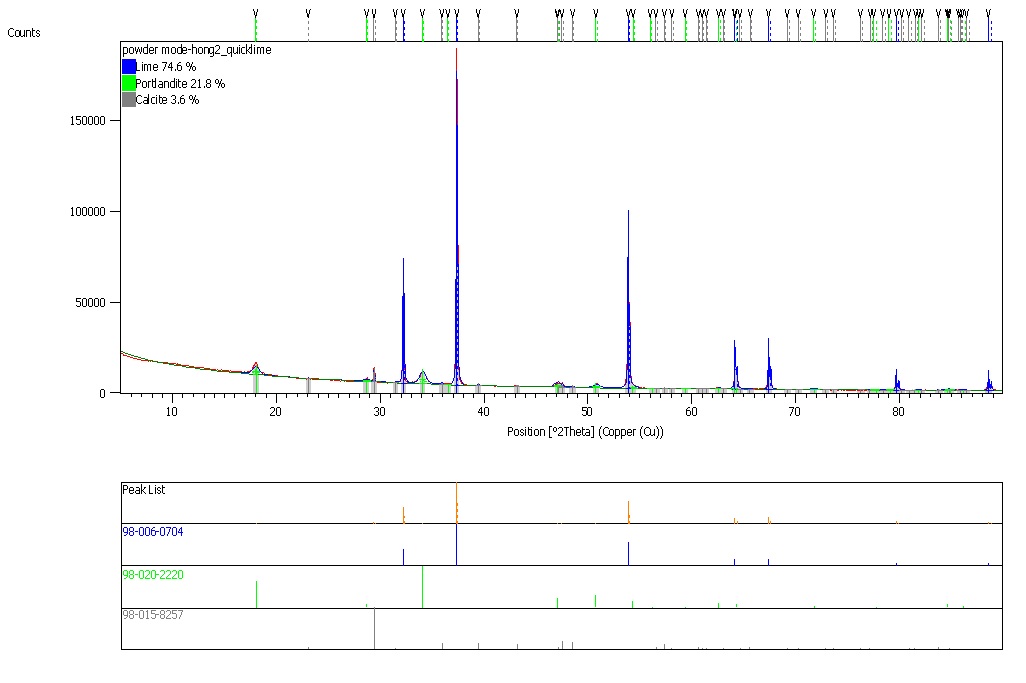

• 상분석(Phase Analysis)

Quicklime(CO1)7
[Figure. X-ray Diffraction & Phase Analysis]
[Table. Phase Analysis Based on X-ray Diffraction]
Material Data
Lime 74.6%
Portlandite 21.8%
Calcite 3.6%

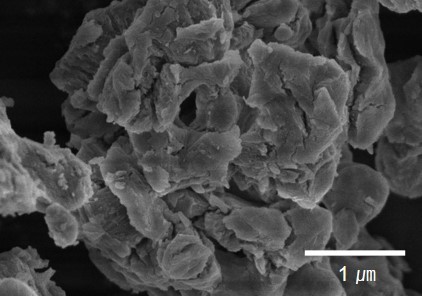

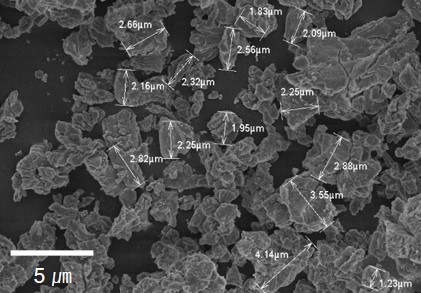

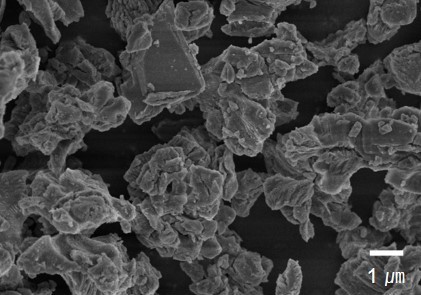

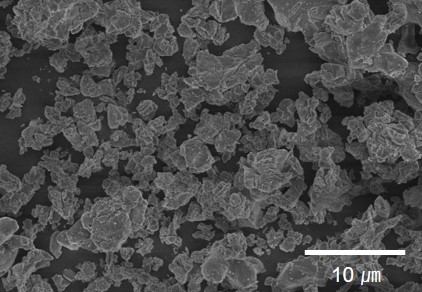

• 형상(Morphlogy)


Quicklime(CO1)3.jpg Quicklime(CO1)4.jpg
Quicklime(CO1)5.jpg Quicklime(CO1)6.jpg
​[Figure. Electron Microscopy Image]

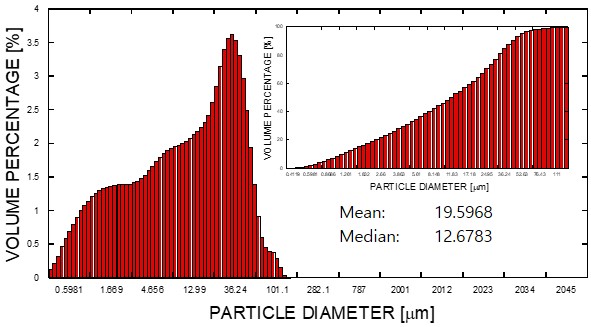

• 크기(Size Distribution)

Quicklime(CO1)2

[Figure. Particle Size Analysis]
[Table. Summarized Particle Size Analysis]
Information Numerical Value
Mean (STDEV)[㎛] 19.60 (19.92)
Median 12.68
Skewness 1.48
Kurtosis 2.68
